F8800N Model

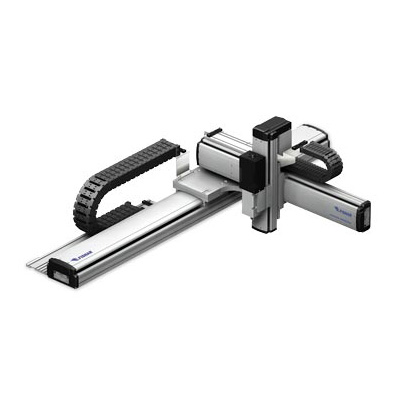

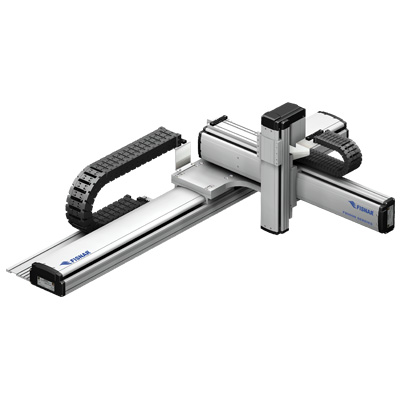

F8000N 系列 悬臂式工业机器人

F8000N系列机器人是滚珠丝杆伺服马达驱动的悬臂式机器人。坚固的铝制结构既能保证机器的正常运行，又具有防震功能，十分适用于工业输送带装置点胶操作。很多点胶操作要求点胶机的所有移动轴均位于工作台上方，F8000N系列可满足此要求。



联系我们 Request a Quote

型号

F8100N: 3-axis Robot - 1,000 x 800 x 200mm Work Area
F8104N: 4-axs Robot - 1,000 x 800 200mm Work Area
F8800N: 3-axis Robot - 800 x 600 x 200mm Work Area
F8804N: 4-axis Robot - 800 x 600 x 200mm Work Area

特征

交流伺服电机
提供三轴和四轴型号
重复性0.02mm
高刚性框架结构
用于在线操作的开放式访问设计
船上100个程序

规格

工作区 X / Y / ZF8100N, F8104N: 1,000 x 800 x 200mm (+/- 360°)
F8800N, F8804N: 800 x 600 x 200mm (+/- 360°)
最大工具负载（R）5kg (11lb)
最高速度 X&Y / Z1,000 & 500mm / sec (360°)
重复性 (R)+/- 0.02mm/axis (+/- 0.058°)
分辨率 (R)0.00 mm (+/- 0.001°)
数据记忆100 个程序 / 20,000 步 / 20,000 点
驱动系统交流伺服电机
运动控制点对点和连续路径
系统I / O，用户I / O24输入/6输出，32输入/6输出
尺寸 (W/D/H)F8100N, F8104N: 1,425 x 1,630 x 627mm (56.1 x 64.17 x 24.72")
F8800N, F8804N: 1,110 x 1,380 x 565mm (43.7 x 54.33 x 22.24")
重量F8100N: 15kg (254lb)
F8104N: 124kg (273lb)
F8800N: 72kg (159lb)
F8804N: 81kg (179lb)
